變頻電纜6芯怎樣接

接線辦法：

變頻電朵有兩套電源，主電機是接變頻器的，風機接50Hz電源。所以是6芯。

要區別的話，一般主電機功率大，線徑粗，風機功率小，線徑小。不過要搞清楚風機是單相仍是三相。

變頻電纜屏蔽怎樣接線

屏蔽線接地，首先把線剝開，把銅芯電纜接到方位上，把屏蔽線外皮接到接地方位

變頻電纜有什么優勢嗎

變頻電纜減少了整個體系中的電磁輻射，屏蔽作用將好，在大功率電機中選用變頻調速電機，整個發電機組可節電30%，進步電纜電氣功能。

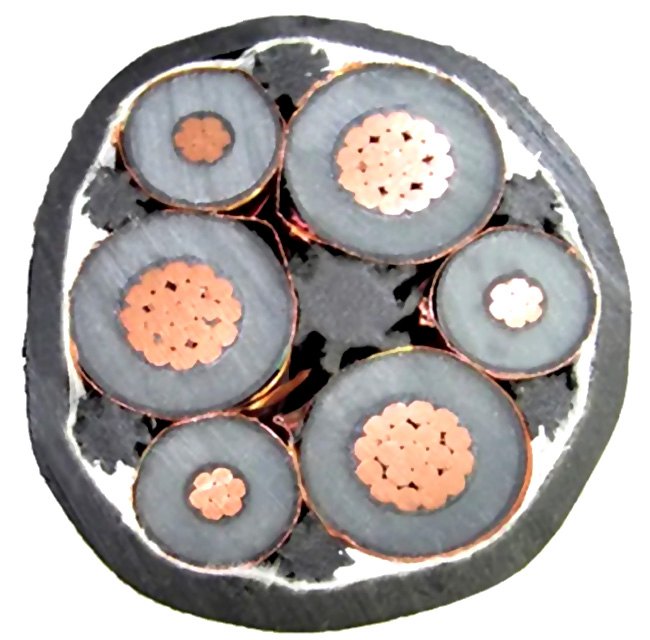

6芯變頻電纜

6芯電纜是內置有6根光纖（成分是二氧化硅，石英玻璃）的通訊線纜。具有多種結構類型以及兩種傳輸形式，是使用比較廣泛的通訊光纜。

此電纜雙層屏蔽，標準大，是PVC電機供電線纜。與傳統的PVC電纜比較，柔軟多股銅導體加聚乙烯絕緣可提供低損耗的電力傳輸，低電容功用和優勝的靈活性。該電纜的運用包括變頻器，電機工作，高電磁煩擾的聯接，也用于轎車，造紙和食物制造業，環保技術，包裝工作，機床及處理設備中。整體鋁箔和編織屏蔽可很好的防止電磁和電子煩擾。用于室內單調或濕潤，中等機械應力的當地，此電纜替代了一般單根接地線，采用了三個對稱的黃綠接地線的結構，完善了EMC特性。 2YSLCYK- JB，運用防范光線直射黑色外護套，容許在戶外運用或直埋運用。

標準及認證
VDE 0250 & 0281, EN 55011電磁兼容性, VDE-0875第11部分電磁兼容性, CE 低壓73/23/EEC和93/68/EEC指令, ROHS認證

結構
- 多股銅導體，遵照DIN VDE 0295, IEC60228 cl. 5
- 聚乙烯(PE)絕緣
- 顏色編碼遵照HD 308 S2(VDE 0293- 308)
- 三個對稱的黃綠接地線
- 特別鋁箔屏蔽
- 鍍錫銅編織，覆蓋率大約 80%
- 2YSLCY-JB 3，桔顏色PVC護套，YM2類，遵照VDE 0207第5部分,無鉛，阻燃&自動救活
- 2YSLCYK-JB 3，黑色PVC護套，DMV5類，遵照VDE 0276-603, 無鉛，防范光線直射，室外直埋運用，阻燃&自動救活, IEC 60332.1 EEU指示電纜，遵照EEC 79/29低壓指令

技術參數
- 作業電壓: 600/1000 V
- 檢驗電壓: 4000 V
- 小曲折半徑: 20 x Ø
- 運用時的作業時分的溫度: -5o C to 70o C
- 固定裝置溫度: - 40o C to 70o C
- 阻燃: IEC 60332.1
- 絕緣電阻: >20 GΩ x km
- 耦合電阻 大 250 Ω/km
- 輻射電阻可達 80 x106 cJ/kg (up to 80 Mrad)
- 互容: 線芯/線芯 70 to 250 nF/km,
線芯/屏蔽 110 to 410 nF/km
