CC3520屏蔽抗歪曲型PUR外護套屏蔽抗歪曲機器人電纜(屏蔽電纜)

屏蔽機器人電纜



當時常見的機器人電纜規范及測驗規范：

⊙TUV萊茵：2PfG 2577

Requirements for Cables used in Robot System

德國TUV萊茵公司2016年08月發布，規則了機器人線纜8大測驗項目，這也是現在很多機器人線纜企業引證的規范。

⊙UL:RP 5770

Recommended Practice for Evaluating Cables for Use in Repeated Flexing Applications

美國UL公司2018年08月發布,有別于德國TUV萊茵規范，在引證UL758安規規范的基礎上，規則了四項測驗。

⊙VDE: VDE-PB-0022

Test Specification Classification of Flexible Industrial Cables

德國VDE公司2018年07月發布，這是一個測驗規范，分為機械測驗，化學測驗，熱學測驗，EMC電磁兼容，焚燒測驗等五大部分。

⊙我國機器人工業聯盟：CRlA 0003-2016 《工業機器人專用電纜》

由2016年發布初稿，正在上報成為國家規范。CR規范與德國《2PfG2577》相似，在某些參數指標上要求更高一些。

⊙主機廠（KUKA等）



使用規模

PUR外護套屏蔽抗歪曲機器人電纜作為操控和信號傳輸銜接，適用安裝在扭力和曲折應力一起存在的各種場合，如焊接機器人及機械手的銜接和安裝，也適用于銜接回旋式或升降作業臺。

CC3520電纜的特色

優質的絕緣和聚酯帶繞包屏蔽層使該電纜在扭力和曲折應力一起存在的情況下壽數更長
特別聚氨酯混合料外護套具有耐油特性，抗磨損切開，該電纜還可避免其它相鄰電纜與之粘連。

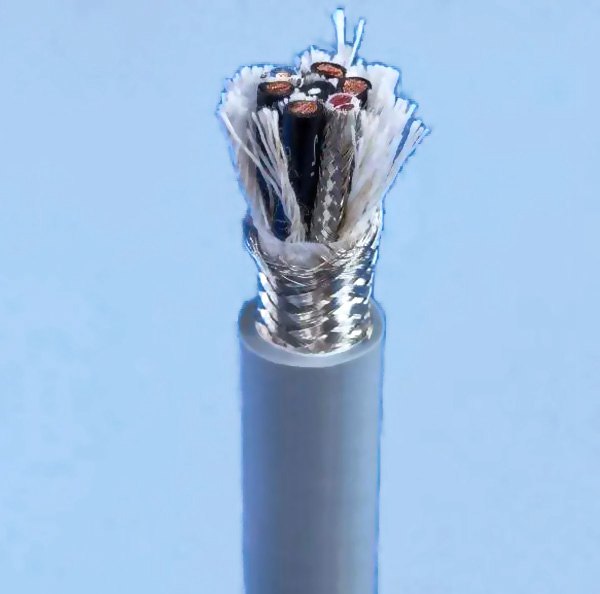

電纜結構

導體資料：多股精絞成束超細裸銅絲導體。
導體結構：契合DIN VDE0295 6類規范。
芯線絕緣：TPE混合物。
芯線標識：黑色線編碼，帶一根黃綠線。
絕緣線絞合：絕緣線以末節距絞組成纜。
屏蔽：鍍錫銅絲屏蔽，屏蔽覆蓋率85%以上。
包覆：聚酯帶繞包。
外護套：PUR。

技術指標

最小曲折半徑：15×電纜外徑。
溫度規模：-35℃~+85℃。
作業電壓：< 0.75MM2   300/500V.
< 1.0MM2    450/750V
測驗溝通電壓：2000V。
履行規范：契合VDE、GB。

CC3520                       屏蔽抗歪曲型
PUR外護套屏蔽抗歪曲機器人電纜
電纜類型 標準 線芯截面積mm2 電纜近似外徑mm 補白
  CC3520 3×0.5 0.5 6.6
  CC3520 4×0.5 0.5 7.1
  CC3520 5×0.5 0.5 7.6
  CC3520 7×0.5 0.5 9.2
  CC3520 12×0.5 0.5 11
  CC3520 18×0.5 0.5 12.7
  CC3520 25×0.5 0.5 15.3

  CC3520 3×0.75 0.75 7.1
  CC3520 4×0.75 0.75 7.7
  CC3520 5×0.75 0.75 8.7
  CC3520 7×0.75 0.75 10
  CC3520 12×0.75 0.75 12.1
  CC3520 18×0.75 0.75 13.9
  CC3520 25×0.75 0.75 16.9

  CC3520 3×1.0 1.0 7.9
  CC3520 4×1.0 1.0 8.5
  CC3520 5×1.0 1.0 9.5
  CC3520 7×1.0 1.0 11.1
  CC3520 9×1.0 1.0 12.0
  CC3520 12×1.0 1.0 13.0
  CC3520 18×1.0 1.0 15.5
  CC3520 25×1.0 1.0 18.8

  CC3520 3×1.5 1.5 8.6
  CC3520 4×1.5 1.5 9.6
  CC3520 5×1.5 1.5 10.5
  CC3520 7×1.5 1.5 12.5

  CC3520 12×1.5 1.5 14.5
  CC3520 18×1.5 1.5 17.3
  CC3520 25×1.5 1.5 21.0
  CC3520 3×1.5 1.5 8.6

  CC3520 4×2.5 2.5      11.5
  CC3520 5×2.5 2.5      12.7
  CC3520 7×2.5 2.5      14.7
  CC3520 12×2.5 2.5      17.7
  CC3520 18×2.5 2.5      21.6
  CC3520 25×2.5 2.5      25.5
